Elektrik soru çözümleri, 10.sınıf fizik

10.sınıf fizik elektrik çözümlü sorular, akım şiddeti, eşdeğer direnç, gerilim, enerji, güç ve pilin tükenme süresini bulma soru çözümleri.

1. SORU

Bir iletken kesitinden -6 C ve +10 C yükler zıt yönlerde 4s boyunca geçiyor.

Buna göre iletken üzerindeki akım şiddeti kaç Amper dir?

Çözüm:

q = iletkenden geçen eksi ve artı yükleri toplam sayısı.

q = |-6| + |+10| = 16 C

t = 4 saniye

Buna göre;

i = 16/4 = 4 Amper bulunur.

2. SORU

Aynı maddeden yapılmış X ve Y tellerinin kesit alanı ve uzunlukları şekilde verilmiştir.

Buna göre bu tellerin dirençleri oranı R_x / R_y kaçtır?

Çözüm:

yukarıdaki formülde verilenler X ve Y için yerine yazılır ve dirençler oranlanır;

sadeleştirme yapılırsa;

işlemler sonucu dirençler oranı bulunur.

3. SORU

Yukarıda verilen elektrik devresinde lamba parlaklığının artması için reostanın sürgüsü hangi yönde hareket ettirilmedir?

Çözüm:

Reosta sürgüsü 2 yönünde hareket ettirilirse, direnç kısalır ve akım artar, lamba parlaklığı da artar.

4. SORU

Şekildeki devrenin eşdeğer direnci kaç R dur?

Çözüm:

6R ve 3R lik dirençler kendi arasında paralel bağlıdır.

3R lik dirençler de kendi arasında paralel bağlıdır.

Paralel dirençler ile 7R seri bağlı olduğu için;

R_eş = 2R + R + 7R = 10R bulunur

5. SORU

Şekildeki devrede ampermetrenin gösterdiği akım şiddeti kaç Amper dir?

Çözüm:

6Ω ve 12Ω dirençler paraleldir.

R_eş = 1 + 4 = 5Ω

V = i.R_eş

30 = i.5 den akım i = 6 A bulunur.

6. SORU

Şekildeki devrede voltmetrelerde okunan gerilim değerleri V₁ ve V₂ kaç volttur?

Çözüm:

6 Ω direnç üzerinden 5 A akım geçtiğine göre o koldaki potansiyel fark;

V = i. R

V = 5.6 = 30 Volt

Paralel bağlı kollarda potansiyel farkı eşittir.

3 Ω direnç üzerinde de potansiyel fark 30 Volt olur.

Buna göre V₂ voltmetresi 30 Volt gösterir.

Paralel dirençlerin eşdeğer direnci 2 Ω dır.

Seri bağlı durumda akım şiddetleri eşit

V = i.R den

Direnç ile potansiyel fark doğru orantılı olur.

2 Ω luk direnç 30 V ise 4 Ω luk direnç üzerinde potansiyel fark 60 Volt olur.

Buna göre V₁ voltmetresi 60 Volt gösterir.

7. SORU

Şekildeki devrede ampermetrede okunan akım şiddeti kaç amper dir?

Çözüm:

Devrede toplam potansiyel fark;

(8V luk üreteç ters bağlıdır)

V_top = 8 – 2 – 2 = 4 Volt

Ana koldaki akım şiddeti;

V = i. R

4 = i. 2

i = 2 A

Paralel kollarda akım şiddeti;

2/2 = 1 A dir.

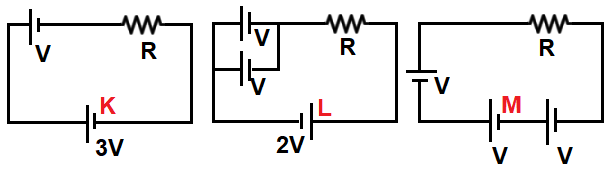

8. SORU

Çözüm:

Pilin üzerinden geçen akım şiddeti ile pilin tükenme süresi ters orantılıdır.

Öncelikle üreteçler üzerinden geçen akım bulunur.

K için;

3V – V = i_K.R

2V = i_K.R

L için;

2V + V = i_L.R

3V = i_L.R

M için;

V + V + V = i_M. R

3V = i_M. R

Buna göre üreteçlerden geçen akım şiddetleri;

K = 2i

L = 3i

M = 3i

Tükenme süreleri;

K > M = L

9. SORU

4 Ω luk direnç üzerinden 5 saniye boyunca 2 A akım geçiyor. Bu direncin harcadığı elektriksel enerji kaç Joule dur?

Çözüm :

Elektriksel enerji formülü;

E = 2². 4 . 5 = 80 J bulunur.

10. SORU

Şekildeki devrenin gerilimi 220 Volt ve devreye bağlı ütünün birim zamanda harcadığı enerji 1100 Watt tır. Buna göre ütü üzerinden geçen akım şiddeti kaç Amper dir?

Çözüm:

Birim zamanda harcanan elektriksel enerjiye elektriksel güç denir.

Elektriksel güç formülü;

1100 = i. 220

i = 5 A bulunur.
