Ohm yasası

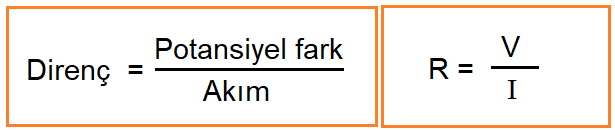

Bir iletkenin uçları arasındaki potansiyel fark ile bu iletken üzerinden geçen akım oranı sabittir. Bu sabit iletkenin direncini verir. Bu kurala ohm yasası denir.

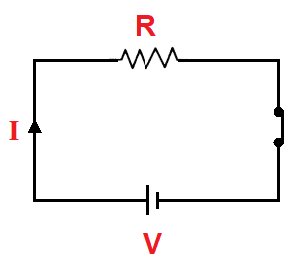

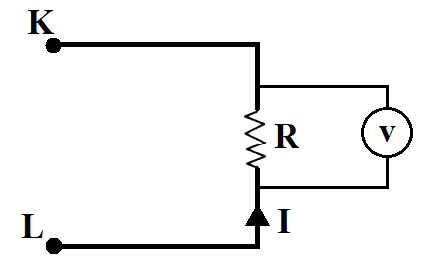

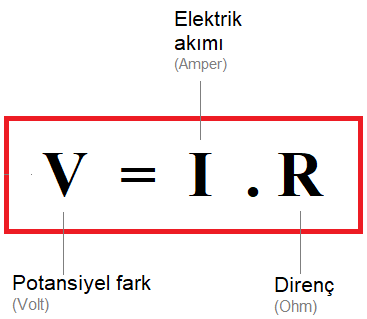

Bir direnç ve üreteç bulunan bir basit elektrik devresinde R direncinin uçlar arasında potansiyel fark V ve direnç üzerinden geçen akım I olsun. Buna göre ohm yasası sonucu aşağıda eşitliği yazarız.
Örnek-1:

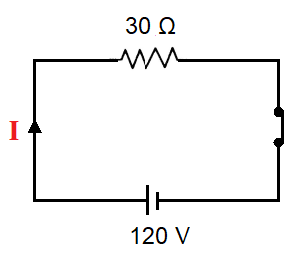

Yukarıda verilen devrede 30 Ω luk direncin uçları arasındaki potansiyel fark 120 V dur. Buna göre direnç üzerinden geçen akım kaç A dır?
Çözüm:
V = I.R
120 = I.30
I = 4 A dır.
Örnek-2:
Bir elektrik devresinde 10 Ω luk bir direnç üzerinden 2 A akım geçiyor. Buna göre bu direncin uçları arasında potansiyel fark kaç Volt tur?
Çözüm:
V = I.R
V = 2.10
V = 20 Volt
Örnek-3:

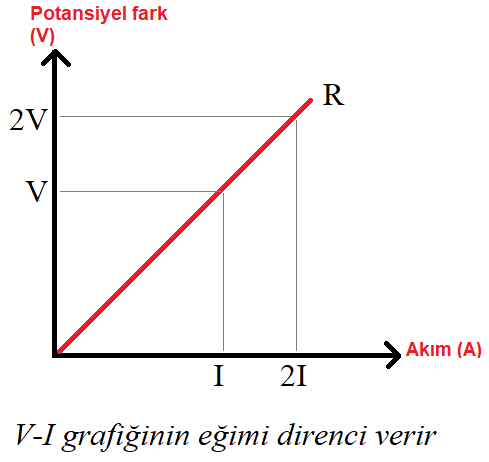

Bir R direncinin uçları arasında potansiyel farkın direnç üzerinden geçen akıma göre değişim grafiği şekildeki gibidir.
Buna göre R direnci kaç Ω dur?
Çözüm:
